Uma sonda capacitiva para controlar a rega com precisão

A sonda capacitiva Weenat mede o teor em água volúmica – ou seja, a quantidade de água líquida contida numa amostra de solo. Essa medição é feita de 10 em 10 centímetros, para conseguir acompanhar a humidade em diferentes espectros. Assim, pode avaliar de forma simples o impacto da precipitação ou da rega no solo. A sonda também mede a temperatura do solo. Do mesmo modo, essa medição é feita de 10 em 10 cm.

Se quiser monitorizar outros parâmetros agro-meteorológicos nas suas parcelas, a sonda capacitiva pode ser emparelhada com um ou vários outros sensores Weenat, tais como o pluviómetro, o sensor de fertirrigação, os tensiómetros, o sensor de geada ou de humidade foliar.

Para conhecer o preço de venda do kit de tensiómetros, peça um orçamento online.

Todos os dados do seu kit de tensiómetros ficam disponíveis na app Weenat, por meio da subscrição Weenat Expert.

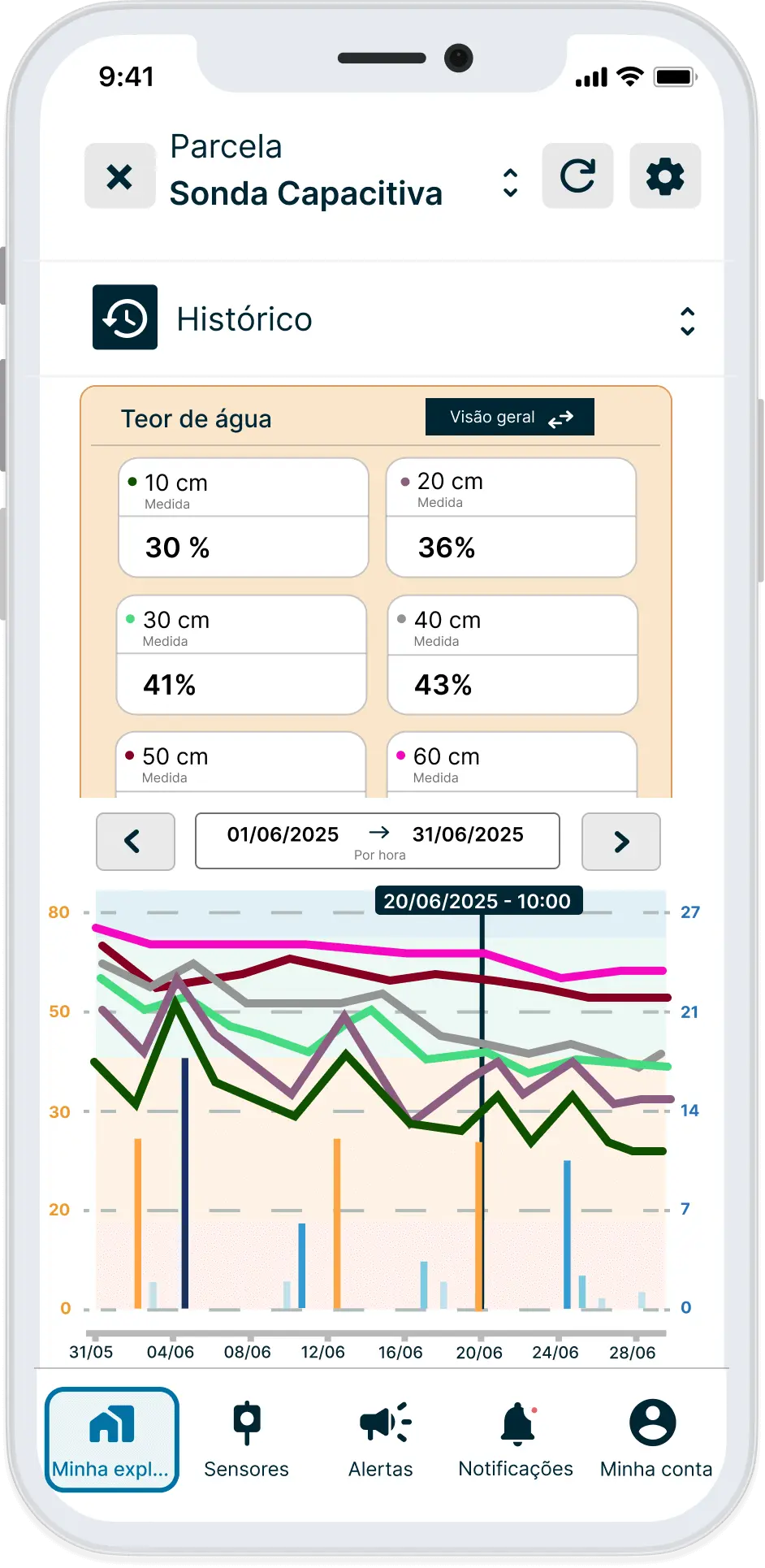

Todos os dados (em tempo real e históricos) da sua sonda capacitiva ficam disponíveis na app Weenat, por meio da subscrição Weenat Expert.

A fiabilidade da medição da sonda capacitiva depende essencialmente da qualidade da instalação e da escolha acertada da zona de instalação. A tabela abaixo apresenta o nível de precisão da sonda para o teor em água volúmica e a temperatura do solo.

A sonda capacitiva Weenat envia os dados de 30 em 30 minutos. Essa frequência é um bom compromisso entre um consumo razoável da bateria (ciclo de vida de 3 e 4 anos) e a disponibilidade do dado em tempo real para o agricultor.

Os dados são transmitidos com a ajuda das tecnologias NB-IOT e Sigfox. Essas tecnologias de longo alcance e baixo débito permitem enviar uma quantidade importante de dados com um consumo energético baixo.

As sondas capacitivas e medidoras de tensão são duas tecnologias muito diferentes que não medem as mesmas informações:

• A sonda capacitiva mede o teor em água volúmica (%) assim como a temperatura (°C) em cada espectro.
• O tensiómetro mede a disponibilidade em água do solo (kpa) e uma temperatura (°C).

O princípio de medição também é diferente:

• Para a sonda capacitiva, a estimativa do teor em água volúmica é feita por meio da medição da permissividade dielétrica do solo. Elétrodos criam um campo magnético que é mais ou menos alterado pelo meio. Quanto mais alterado for o campo, mais água existe no solo.
• Para o tensiómetro, a medição da disponibilidade em água do solo faz-se por meio da resistência elétrica depois de se criar um equilíbrio hídrico formado no interior do módulo Watermark e o solo.

Não existe uma solução melhor do que a outra:

• A sonda capacitiva é uma ótima solução para conhecer com precisão o escoamento da água no solo, assim como o consumo das raízes nos diferentes espectros.
• O tensiómetro permite obter mais informações sobre a disponibilidade real da água para a planta e a força que a raiz deve exercer para sugar a água.

Ambas as tecnologias funcionam com todo o tipo de solos, de cultivos e de sistemas de rega.

Pode escolher livremente uma ou outra em função da sua preferência.

A qualidade da instalação de uma sonda capacitiva é essencial para obter medições corretas. O objetivo da instalação é conseguir um bom contacto entre o solo e a sonda, e garantir que esse contacto é duradouro durante toda a estação (ter em atenção os solos argilosos quando secam, a sonda pode sair do solo por exemplo).

As explicações encontram-se resumidas neste vídeo disponível.

Existem várias regras que permitem orientar a escolha da zona de instalação dos sensores capacitivos, mas não existe uma resposta standard e a instalação da sonda capacitiva deve ser pensada em função do solo, do que é cultivado e do modo de rega.

Tipo de solo homogéneo

Os sensores devem ser instalados num solo homogéneo. O início de uma rega ou a alteração da cadência das regas justificam-se essencialmente por uma alteração da evolução do teor em água do solo. Mas a evolução da humidade do solo depende diretamente do tipo de solo e da sua estrutura. Para poder tomar uma decisão, os diferentes pontos de medição devem estar distribuídos num tipo de solo idêntico para poder comparar e determinar uma estratégia de rega.

Essa zona de solo homogéneo pode corresponder a apenas uma pequena parte da parcela e não ser forçosamente a zona mais representativa da mesma, por exemplo em caso de zona que seca mais rápido.

Vegetação representativa

As sondas capacitivas devem ser instaladas numa zona de cultivo homogénea e representativa da parcela: tipo, estado da vegetação, fase de cultivo, densidade, estado sanitário… Tenha em atenção, aquando da instalação, para não perturbar o que está a ser cultivado, poderia alterar a representatividade da zona medida.

Uma zona de rega representativa

A zona acompanhada deve ser representativa das restantes parcelas regadas, contudo, várias estratégias podem ser usadas:

• Em caso de metodologia IRRINOV®, é muito importante instalar a sonda capacitiva na primeira parcela regada pelo circuito de água.
• Em todo o caso, escolha uma zona de rega média, ou seja, uma zona com precipitação média na exploração, ou então a zona que irá receber a quantidade média aplicada pela instalação de rega.

A distribuição das sondas capacitivas

É preferível equipar apenas uma parcela julgada representativa e extrapolar os resultados para o resto da exploração baseando-se no conhecimento que o agricultor tem da sua exploração.

Multiplicar os pontos de medição é importante para conseguir uma boa representatividade do teor em água nas zonas medidas.

Em caso de rega por aspersão, conseguir medições no mínimo em duas profundidades diferentes é proveitoso.

Com uma rega localizada, medir em duas profundidades diferentes não se mostra necessário. É obrigatório reservar pelo menos 3 locais de medição porque com apenas 1 ou 2 locais de medição, é impossível decidir em caso de divergência.

Para garantir a precisão da sua sonda capacitiva a longo prazo, bastam algumas ações de manutenção simples:

1. Verificar o posicionamento correto da antena: a mesma deve estar na vertical e bem apertada.
2. Controlar a integridade da caixa: deve estar totalmente intacta e corretamente fechada.
3. O sensor deve estar corretamente enterrado no solo. Uma fissura no solo à volta da sonda capacitiva pode provocar erros de medição: nessa altura, deve ser retirada do solo e ser novamente instalada nas imediações.

O ciclo de vida dos sensores também pode ser prolongado se forem guardados durante o inverno, quando a estação de rega terminou.

1. Retire a sonda capacitiva da terra com precaução com solo húmido: logo após a última rega da estação ou após uma rega intensiva à volta do sensor.
2. Com uma esponja ou um pano húmido, remover a terra existente nos tubos em PVC.
3. Para concluir a limpeza da sonda, a mesma deve ser imersa em água e os resíduos de terra devem ser removidos com uma esponja sem face abrasiva.
4. Guardar os sensores na horizontal num local seco ao abrigo do gelo e das poeiras.
